آلة كبس الطوب الدوارة للأسفل، ذات الثقب السيفي، هي جهاز ربط آلي مصمم خصيصًا لكتل الطوب. وظيفتاها الرئيسيتان هما "الدوران للأسفل" و"الثقب السيفي". الدوران للأسفل: يشير هذا إلى دوران رأس الكبس للآلة للأسفل وتحركه، متكيفًا بمرونة مع أكوام الطوب ذات الارتفاعات المختلفة لإتمام عملية الربط. الثقب السيفي: تمر آلية على شكل قضيب تُسمى "السيف" بدقة عبر المساحة المخصصة أسفل المنصة من أحد جانبي الآلة، موجهةً الربط إلى الجانب الآخر من كومة الطوب، متعاونةً مع رأس الكبس لإتمام عملية التغليف.
آلة التعبئة الدوارة السفلية (الموديل: DBJ1200D)
بفضل التنسيق الدقيق لهذين الإجراءين، تُثبّت أحزمة التعبئة كومة الطوب بأكملها بإحكام على المنصة من الأعلى إلى الأسفل ومن اليسار إلى اليمين، مُشكّلةً هيكلًا مستقرًا على شكل "بئر" يُسهّل النقل والتخزين. يُتيح نظام التحكم المنطقي القابل للبرمجة (PLC)، إلى جانب أجهزة استشعار مثل المفاتيح الكهروضوئية، الكشف التلقائي والربط الدقيق. سرعة التعبئة عالية، حيث تُوفّر قوة ربط تصل إلى 300 كيلو نيوتن أو أكثر، مما يضمن ثبات كومة الطوب أثناء النقل. عادةً ما يستخدم الهيكل الرئيسي مواد متينة مثل المعدن لضمان ثبات المعدات تحت الأحمال الثقيلة وبيئات التشغيل المُستمرة.
يمكن تعديل أبعاد هيكل المعدات وارتفاع الطاولة لتناسب مختلف أحجام المنصات والمنتجات. تُعد آلة التكديس هذه مثالية لخطوط إنتاج الطوب الحديث، حيث تُنجز بكفاءة عملية التغليف النهائي لبلوك الخرسانة الخلوية، والطوب الأسمنتي، وطوب الرصف، وغيرها من المنتجات. بفضل الربط الآلي، تعمل المعدات بشكل مستمر لفترات طويلة، مما يُقلل بشكل كبير من تكاليف العمالة، ويُحسّن كفاءة خط الإنتاج، ويُقلل من معدل كسر الطوب أثناء النقل.

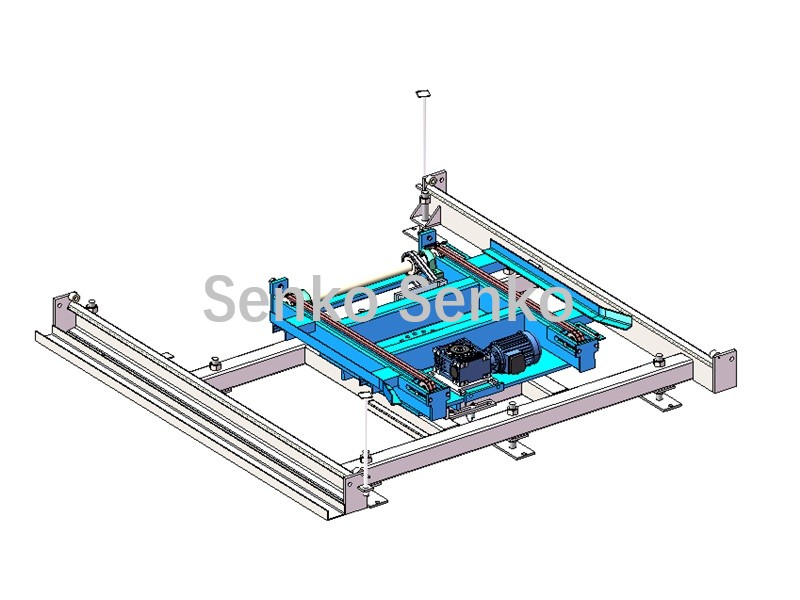

آلية الدوران
ينزلق رأس التعبئة وفتحة الرافعة على الإطار العرضي ذهابًا وإيابًا، مما يُثبّت ويُغلّف كومة الطوب مرارًا وتكرارًا بشريط بلاستيكي من مادة البولي إيثيلين تيرفثالات (PET). بعد ذلك، تُدير آلية الدوران السفلية كومة الطوب/الكتلة بزاوية 90 درجة، ويستمر رأس التعبئة وفتحة الرافعة على الإطار العرضي في الانزلاق ذهابًا وإيابًا، مما يُثبّت ويُغلّف كومة الطوب/الكتلة المُدارة مرارًا وتكرارًا.

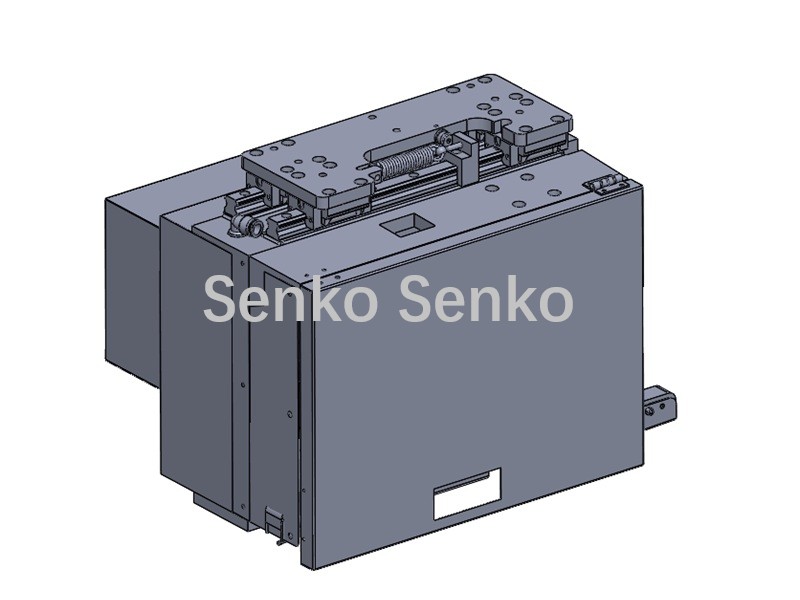

رأس الصهر بالحرارة الاحتكاكية
تجمع هذه الآلة بين التغذية المؤازرة، والشد، وقطع الشريط، والربط الاحتكاكي الدوراني عالي السرعة، مما يحقق قوة ربط تصل إلى 300 كيلو نيوتن للأشرطة البلاستيكية. كما يمكنها التحرك لأعلى ولأسفل للتكيف مع ارتفاعات التكديس المختلفة.

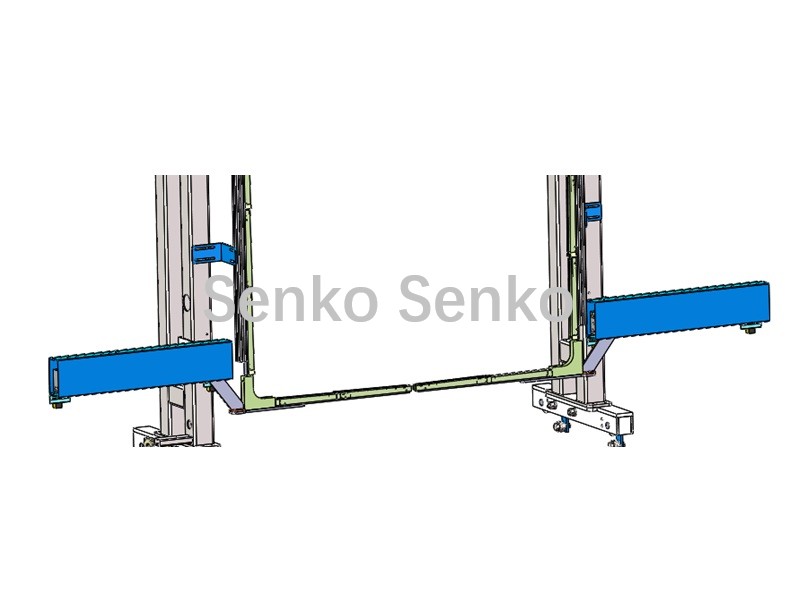

آلية الرافعة
يمر حزام قابل للسحب عبر الجزء السفلي من المنصة، ويعمل بالاشتراك مع رأس الماكينة لتشكيل مسار ربط حلقة مغلقة.

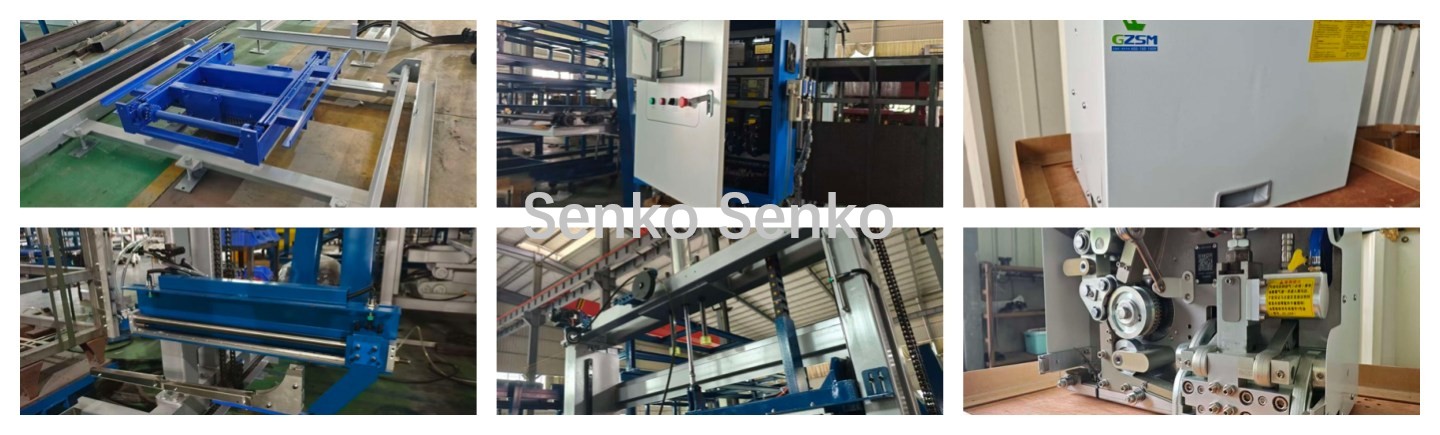

عرض الهيكل:
معلومات المعلمة:
| غرض | DBJ1200D |
| حجم المعدات | 3500×2300×3750 مم |
| مزود الطاقة | ثلاثي الطور 380 فولت/50-60 هرتز |
| قوة | 6.25 كيلو واط |
| الوزن الإجمالي | 2T |
| أقصى قوة شد | 3500 نيوتن (قابل للتعديل) |
| سرعة الربط | 2-4.2 متر/ثانية (قابل للتعديل) |
| دورة الربط | 180 ثانية/المكدس |
| حجم الترابط | 1200×1200 مم (قابلة للتخصيص) |
| ارتفاع الربط | 900-1400 مم (قابلة للتخصيص) |
| مادة حزام الربط | أشرطة PET عالية الجودة |
| مواصفات حزام الربط | العرض (15 مم) × السُمك (0.8 مم) |
| قوة محرك القرص الدوار | 0.75 كيلو واط |
| قوة المحرك | 2.0 كيلو واط |
| قسط | T/T أو L/C عند الاطلاع |
| أصل المنتج | تشيوانتشو، فوجيان، الصين |
| ميناء الشحن | شيامن |
| مهلة | 15 يومًا |

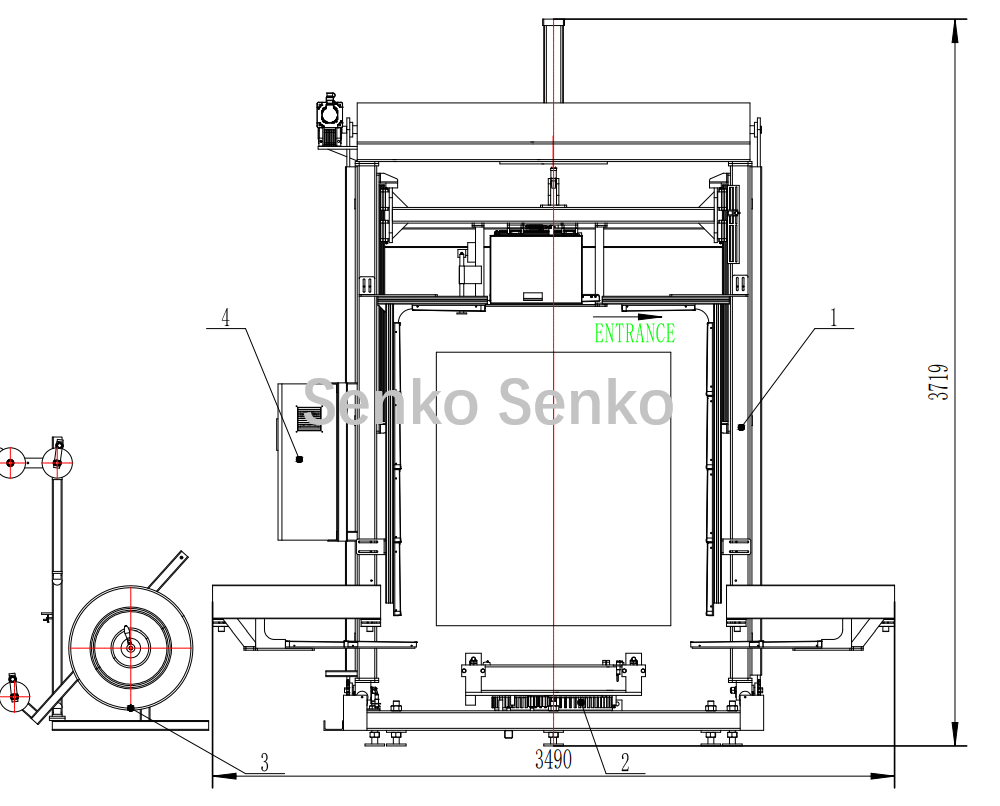

تخطيط المشروع
| 1,رأس الصهر بالحرارة الاحتكاكية | 2، طاولة دوارة للناقل | 3، شرائط تحرير | 4، خزانة التحكم الإلكترونية |
مزايا المنتج:
1. رأس الربط الذكي الرقمي، لا يوجد اختيار للربط أو كسر، يمكن تعديل قوة الشد بشكل تعسفي بواسطة CNC؛
2. التحكم في المؤازرة، شاشة تعمل باللمس، عملية بسيطة وسريعة؛
3. يحل محل شخصين للربط اليدوي والتغليف والتشغيل الميكانيكي؛
4. الترابط الاحتكاكي الهوائي، مستقر وسهل الصيانة.
المنتجات المعالجة المكدسة:
