آلة تكديس الطوب والبلوك الذكية هي جهاز ذكي لتكديس الطوب، مصمم بتقنية حاصلة على براءة اختراع، مع وجود فجوات مخصصة لترتيب التكديس. يحل نظام تكديس الطوب/البلوك هذا مشاكل التكديس اليدوي، وكثافة العمل العالية، وانخفاض كفاءة الإنتاج، وقلة ميكنة تحميل وتفريغ المنتج النهائي في خطوط إنتاج البلوك التقليدية. يُعد هذا الجهاز أحدث نظام تكديس سريع تم تطويره. عادةً ما يتم وضع هذا النظام بشكل مستقل بالقرب من غرفة معالجة المنتج. بالنسبة للمنتجات المعالجة جيدًا، يمكن تكديسها في الموقع أو ربطها بخط إنتاج البلوك لتحقيق التكديس الفوري.
مكدس الطوب/الكتل المؤازر بالكامل (الموديل: MDJ-Z1200B)
تتألف الآلة بالكامل من منصة نقالة مزودة برافعة للطوب/البلوك المعالج، ووحدة تكديس رئيسية، وآلة دفع/تقليب المنصات، وآلة رصّ المنصات، وغيرها، وذلك لتوفير منصة نقالة مفتوحة من الأسفل لتكديس الطوب. تعمل الآلة بمحركات سيرفو وطاقة هوائية، بينما يتميز نظام الدفع الكهربائي بتنظيم سرعة متغير التردد، مما يمنحها خصائص الذكاء والاستقرار والسرعة واستهلاك الطاقة المنخفض والحجم الصغير. يتميز خط إنتاج هذه الآلة بدرجة عالية من الأتمتة الشاملة، حيث تُدار العملية بأكملها بواسطة لوحة تحكم حاسوبية، مما لا يقلل تكاليف العمالة فحسب، بل يحسن الكفاءة والإنتاجية أيضًا.

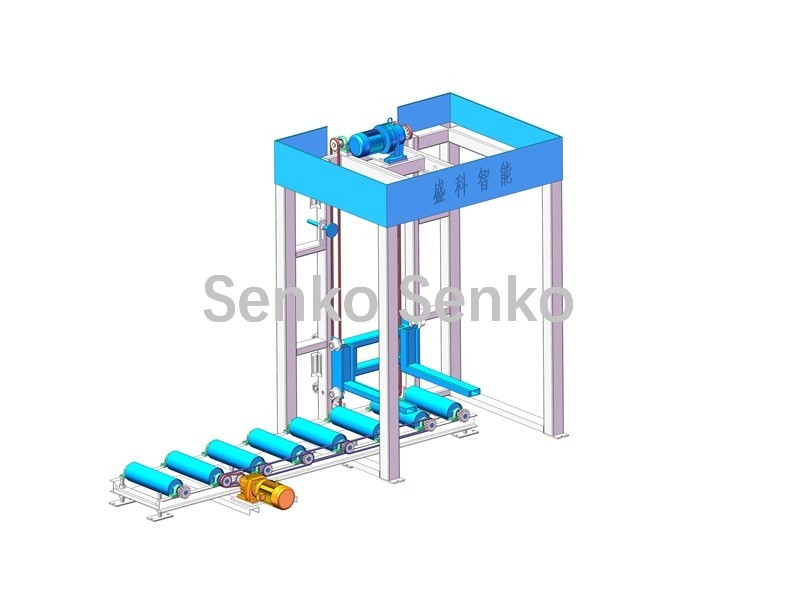

آلة رفع للباليتات المحملة بالطوب/البلوك:
تُنقل ألواح الطوب التي تحملها الرافعة الشوكية، وكل منصة محملة بالطوب/البلوك المعالج، إلى منطقة حجز منصات التحميل. تقوم آلة الرفع بالتقاط منصات الطوب طبقة تلو الأخرى، من الأمام والخلف، ومن الأعلى والأسفل، وترسلها إلى الناقل قبل فصل الطوب/البلوك عن المنصات.

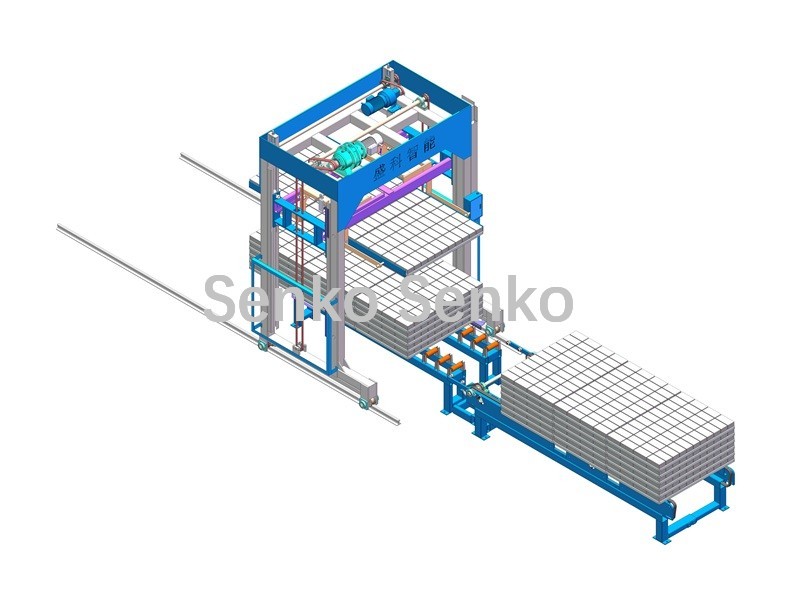

آلة التكديس الرئيسية:
تقوم الرافعة 3 بدفع الطوب/البلوكات المُغذّاة إلى لوحة سحب التجميع، فتتحرك لوحة السحب للأمام إلى موضع التكديس. تنزل الرافعة 4، وتوقف الطوب/البلوكات على لوحة السحب، فتسحب اللوحة للخلف بعيدًا، ويسقط الطوب/البلوكات من على لوحة السحب ويتكدس بالتتابع، مما يُحقق تكديس الطوب/البلوكات المُعالجة في منصة نقالة. يتم التحكم في الرافعة 4 بواسطة محرك سيرفو، مما يُتيح حجز فتحات الرافعة الشوكية. بعد تشكيل المنصة، تنزل الرافعة إلى الأسفل، وتقوم بكرات بإخراج منصة الطوب المكدسة لتجميعها وتغليفها أفقيًا ورأسيًا باستخدام أشرطة فولاذية بلاستيكية من نوع PET.

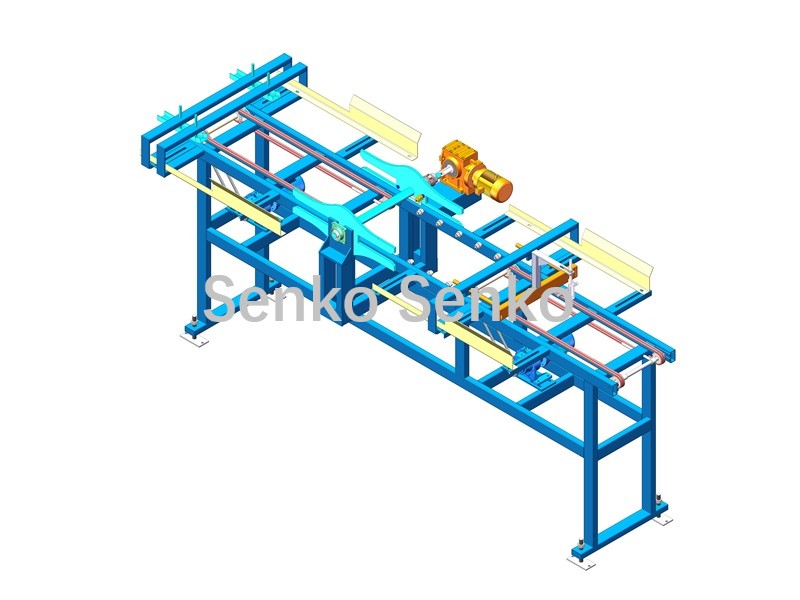

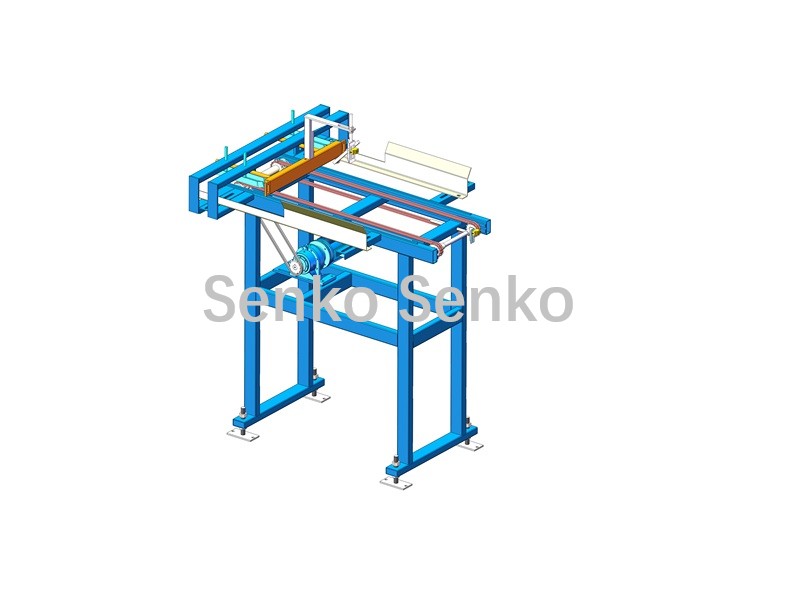

دافع/مقلب المنصات:
بعد فصل الطوب، تُنقل المنصة الفارغة للأمام بواسطة سلسلة. ويمكن تركيب آلية قلب على ناقل السلسلة لقلب المنصة الفارغة، ثم تُدفع المنصة الفارغة إلى آلة التجميع.

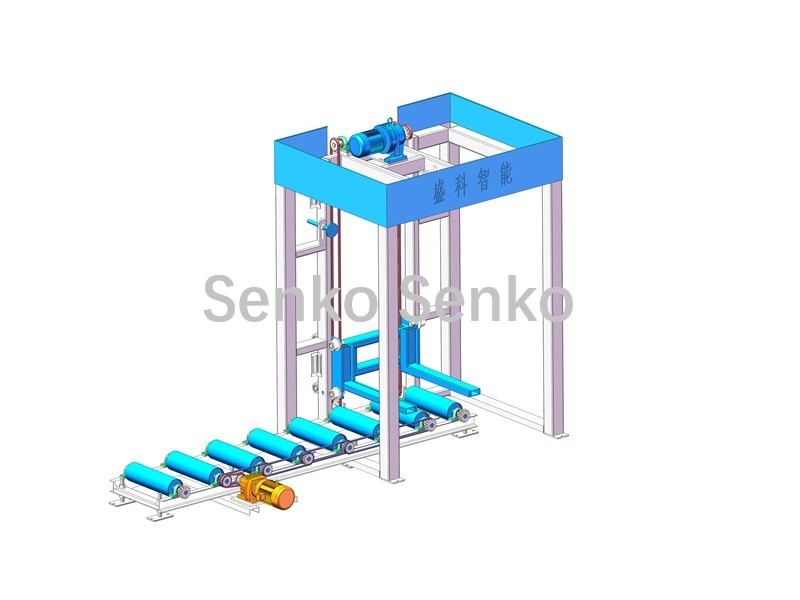

آلة تجميع المنصات/آلة تكديس المنصات:
تُدفع المنصات الفارغة واحدة تلو الأخرى وتنزل لتكديسها في كومة. بعد تكديس الكومة، تنزل إلى الأسفل ويرسلها الناقل إلى الخارج، حيث يتم التقاطها بواسطة رافعة شوكية.

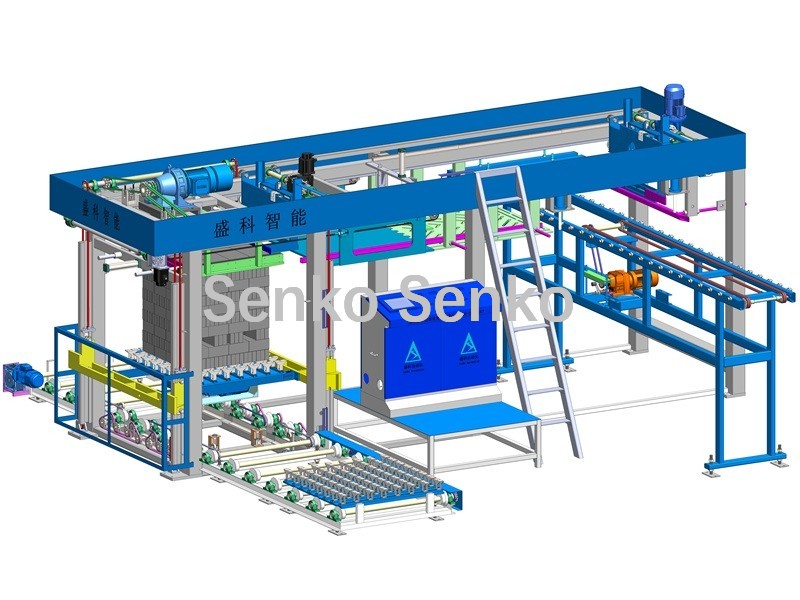

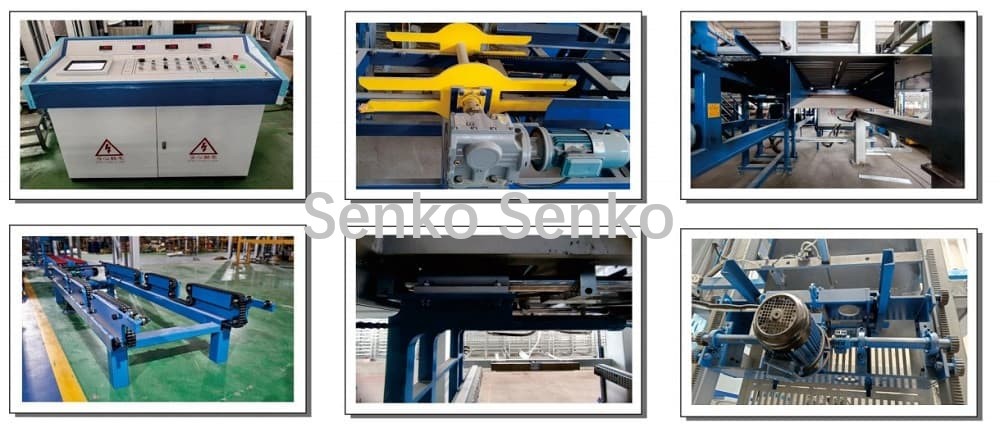

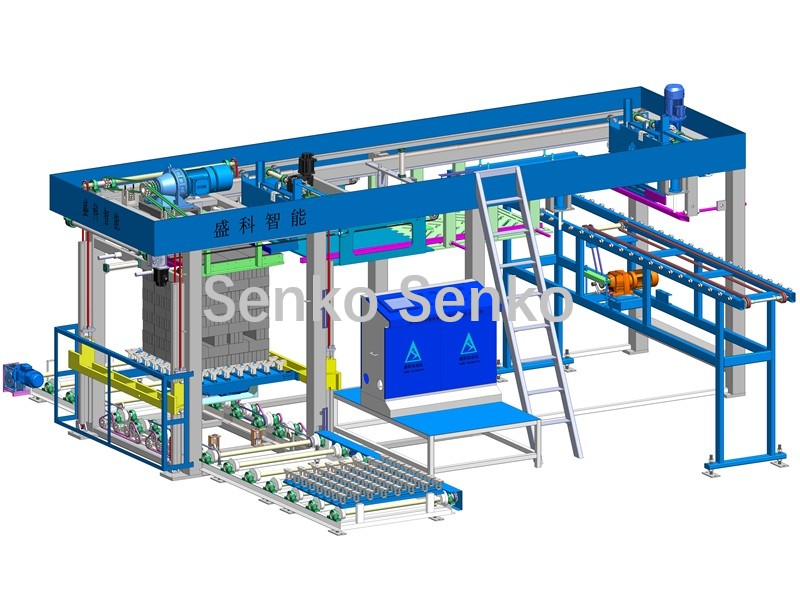

عرض الهيكل:
معلومات المعلمات:
| غرض | MDJ-Z1200B |
| وزن | 12 طنًا |
| حجم المعدات | 16000×7000×3200 مم |
| القوة الكاملة | 28 كيلوواط |
| أقصى ارتفاع للمنتج | 200 مم (قابل للتخصيص) |
| نطاق أحجام الصواني | 1400-850 مم (قابل للتخصيص) |
| نموذج التكديس | التراص المتقاطع المستطيل أو المربع |
| دورة التكديس | 18-23 ثانية لكل طبقة |
| أقصى حجم للتكديس | 1200×1200×1450 مم |
| قوة محرك رافعة التكديس | 7.5 كيلوواط |
| محرك قرص دوار قابل للتكديس | 1.1 كيلو واط |
| قوة محرك الدفع | 4.8 كيلو واط (سيرفو) |
| قوة محرك الدفع الثاني | 2.0 كيلو واط |
| قسط | التحويل المصرفي أو خطاب الاعتماد عند الاطلاع |
| منشأ المنتج | تشيوانتشو، فوجيان، الصين |
| ميناء الشحن | شيامن |
| مهلة | 15 يومًا |

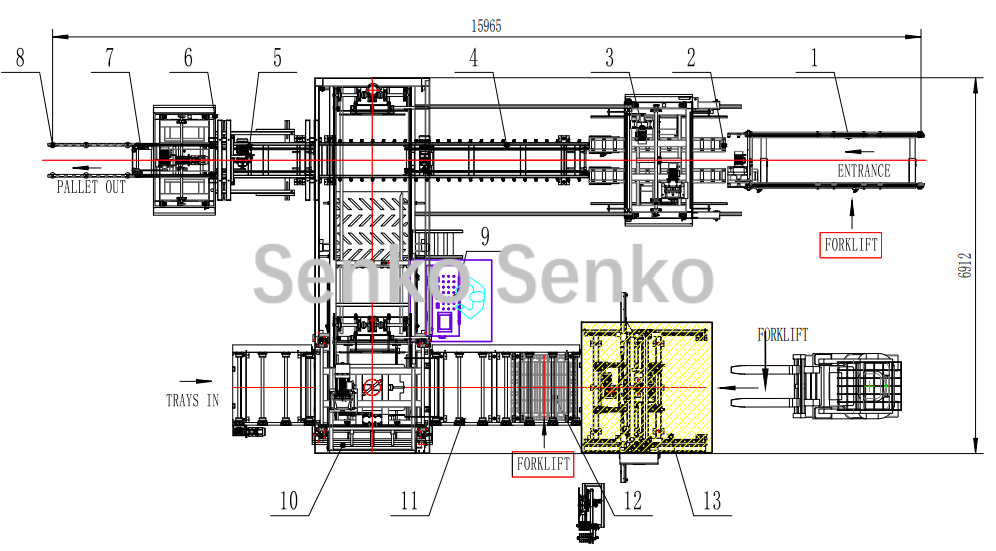

مخطط المشروع
| 1. إطار تفريغ المنصات | 2. بكرة تفريغ المنصات | 3. رافعة الباليت | 4. ناقل المنصات | 5. دافع المنصات |
| 6. آلة التعبئة على المنصات | 7. إخراج المنصات من الناقل | 8. حامل المنصات | 9. خزانة التحكم الإلكتروني | 10. آلة التكديس |
| 11. صينية قابلة للتكديس | 12، ناقل الصواني | 13. آلة التعبئة/التقشير |

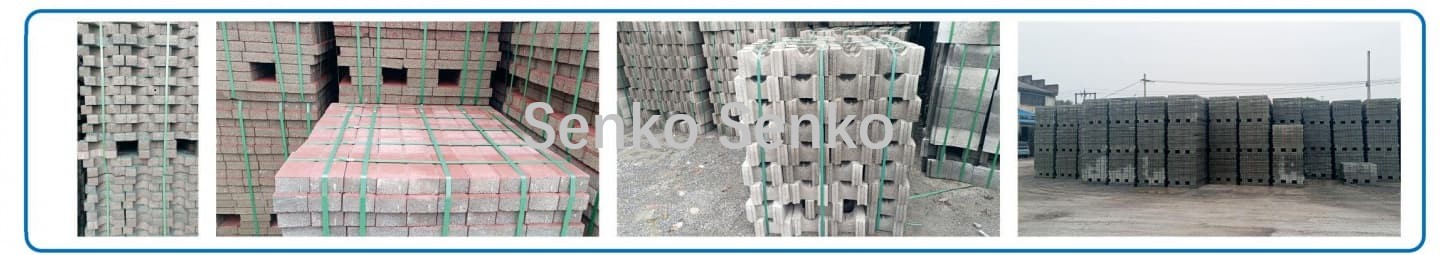

منتجات معالجة مكدسة:
