آلة التغليف العلوية الدوارة ذات السيوف هي جهاز تغليف آلي مصمم خصيصًا للطوب/البلوك. تجمع هذه الآلة بذكاء بين تقنيتي الدوران العلوي والثقب بالسيوف لتغليف أكوام الطوب بكفاءة وأمان. يتحرك رأس الآلة (آلية التغليف) لأعلى ولأسفل على مسار رأسي، ويتكيف بمرونة مع ارتفاعات التكديس المختلفة. في الوقت نفسه، تمر آلية على شكل قضيب تُسمى "السيف" بدقة عبر المساحة الموجودة أسفل المنصة من جانب واحد من الآلة، وتعمل بالتنسيق مع رأس الآلة لإكمال عملية التغليف، مما يُنتج نمطًا متقاطعًا من التغليف على كومة الطوب.
آلة التعبئة الدوارة العلوية (موديل: DBJ1200U))
توفر وحدة التحكم المنطقية القابلة للبرمجة (PLC) تحكمًا أساسيًا، وبالتزامن مع أجهزة استشعار مثل المفاتيح الكهروضوئية، يمكنها الكشف تلقائيًا عن موضع الطرود وتحسين معايير التغليف لتحقيق تغليف عالي الدقة. تتميز هذه الآلة بسرعة تغليف عالية وقوة تثبيت تصل إلى 300 كيلو نيوتن، مما يضمن استقرار أكوام الطوب أثناء النقل. كما يتميز تصميمها بإطار معدني مقوس معياري قوي ومتين. تُعد هذه الآلة مثالية لخطوط إنتاج الطوب الحديثة، حيث تتولى بكفاءة عملية تغليف قوالب الخرسانة الخلوية وغيرها من مواد البناء في نهاية خط الإنتاج. بفضل التغليف الآلي، يمكن تشغيل المعدات بشكل متواصل لفترات طويلة، مما يوفر العمالة بشكل كبير، ويحسن كفاءة خط الإنتاج، ويقلل من معدلات تكسر الطوب أثناء عملية التغليف. إنها خيار مثالي لشركات مواد البناء لتحقيق ترقيات ذكية.

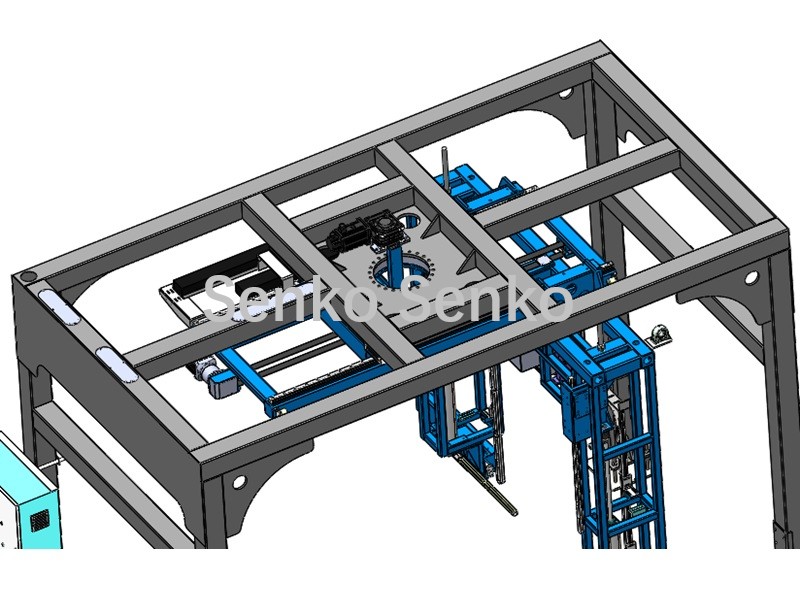

آلية دوارة
مع ثبات رزمة الطوب/الكتل، ينزلق رأس التعبئة وفتحة الرفع على الإطار ذهابًا وإيابًا لربط العناصر أفقيًا بشريط PET. ثم يدور رأس التعبئة وفتحة الرفع 90 درجة لربط العناصر رأسيًا بشريط PET.

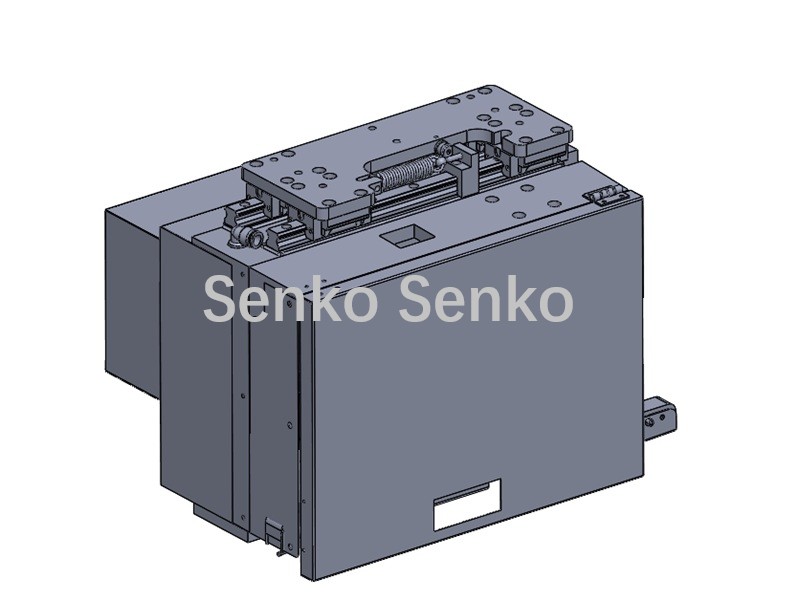

رأس صهر حراري بالاحتكاك
تتضمن هذه الوحدة نظام تغذية الأشرطة المؤازر، وشدها، وقطعها، بالإضافة إلى عملية الربط الاحتكاكي الدوراني عالي السرعة. ويمكنها تحقيق قوة ربط تصل إلى 300 كيلو نيوتن، كما يمكنها التحرك لأعلى ولأسفل للتكيف مع ارتفاعات التكديس المختلفة.

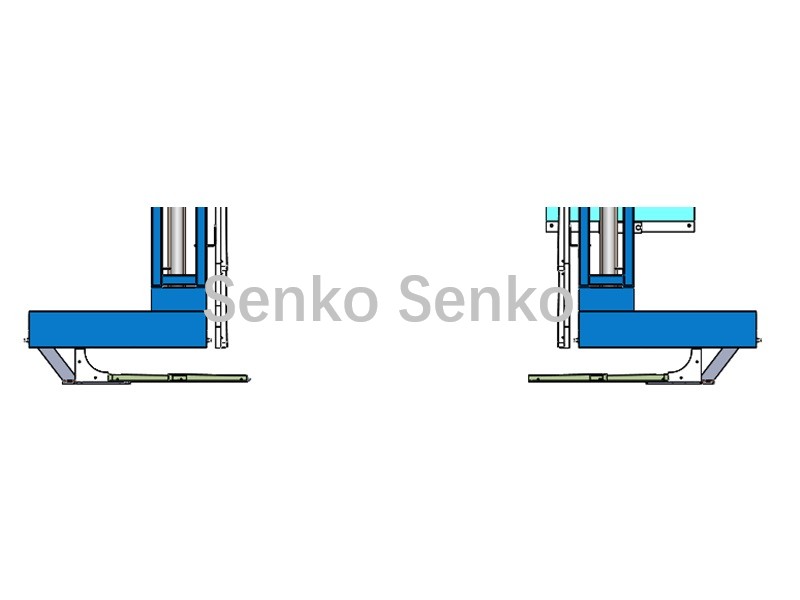

آلية المقلاع
يمر حبل قابل للسحب عبر الجزء السفلي من المنصة، ويعمل بالتنسيق مع الرأس لتشكيل مسار تجميع مغلق الحلقة.
عرض الهيكل:
معلومات المعلمات:
| غرض | DBJ1200U |
| حجم المعدات | 2600×4200×3250 مم |
| مزود الطاقة | ثلاثي الأطوار 380 فولت / 50-60 هرتز |
| قوة | 6 كيلو واط |
| الوزن الإجمالي | 2T |
| أقصى قوة شد | 3500 نيوتن (قابل للتعديل) |
| سرعة التثبيت | 2-4.2 م/ث (قابل للتعديل) |
| دورة الربط | 180 ثانية/مجموعة |
| حجم التجليد | 1200×1200 مم (قابل للتخصيص) |
| ارتفاع التجليد | 900-1400 مم (قابل للتخصيص) |
| مادة حزام التثبيت | أشرطة PET من الدرجة الصناعية |
| مواصفات أحزمة التثبيت | العرض (15 مم) × السماكة (0.8 مم) |
| محرك قرص دوار علوي | 2.0 كيلو واط |
| مخفض تروس كوكبي متحرك | 1.0 كيلو واط |
| قسط | التحويل المصرفي أو خطاب الاعتماد عند الاطلاع |
| منشأ المنتج | تشيوانتشو، فوجيان، الصين |
| ميناء الشحن | شيامن |
| مهلة | 15 يومًا |

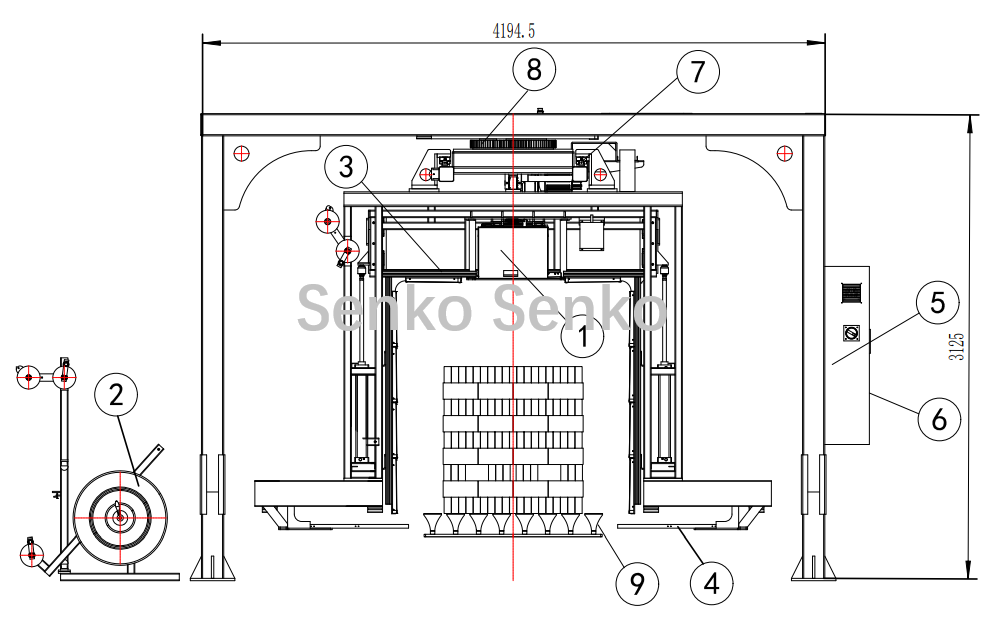

مخطط المشروع
| 1- رأس صهر الاحتكاك الحراري | 2، جنوبمُحرِّر الرحلات | 3، أخدود المقلاع |
| 4- آلية المقلاع | 5، خزانة التحكم الإلكتروني | 6- زر التشغيل |
| 7- سكة توجيه الترجمة | 8- دعامة القرص الدوار | 9، صينية حمل |
مزايا المنتج:
1. رأس ربط ذكي رقمي، لا يوجد اختيار للربط أو انقطاع، ويمكن تعديل قوة الشد بشكل تعسفي بواسطة CNC؛
2. تحكم مؤازر، شاشة لمس، تشغيل بسيط وسريع؛
3. يحل محل شخصين في عمليات الربط والتعبئة اليدوية، والتشغيل الآلي؛
4. الربط الاحتكاكي الهوائي، مستقر وسهل الصيانة.
