آلة تكديس الطوب والبلوك الذكية هي جهاز ذكي لتكديس الطوب، مصمم بتقنية حاصلة على براءة اختراع، مع وجود فجوات مخصصة لترتيب التكديس. يحل نظام تكديس الطوب/البلوك هذا مشاكل التكديس اليدوي، وكثافة العمل العالية، وانخفاض كفاءة الإنتاج، وقلة ميكنة تحميل وتفريغ المنتج النهائي في خطوط إنتاج البلوك التقليدية. يُعد هذا الجهاز أحدث نظام تكديس سريع تم تطويره. عادةً ما يتم وضع هذا النظام بشكل مستقل بالقرب من غرفة معالجة المنتج. بالنسبة للمنتجات المعالجة جيدًا، يمكن تكديسها في الموقع أو ربطها بخط إنتاج البلوك لتحقيق التكديس الفوري.
مكدس الطوب/الكتل المؤازر بالكامل (الموديل: MDJ-Z1200A))
تتألف الآلة بالكامل من منصة نقالة مزودة برافعة للطوب/البلوك المعالج، ووحدة تكديس رئيسية، وآلة دفع/تقليب المنصات، وآلة رصّ المنصات، وغيرها، وذلك لتوفير منصة نقالة مفتوحة من الأسفل لتكديس الطوب. تعمل الآلة بمحركات سيرفو وطاقة هوائية، بينما يتميز نظام الدفع الكهربائي بتنظيم سرعة متغير التردد، مما يمنحها خصائص الذكاء والاستقرار والسرعة واستهلاك الطاقة المنخفض والحجم الصغير. يتميز خط إنتاج هذه الآلة بدرجة عالية من الأتمتة الشاملة، حيث تُدار العملية بأكملها بواسطة لوحة تحكم حاسوبية، مما لا يقلل تكاليف العمالة فحسب، بل يحسن الكفاءة والإنتاجية أيضًا.

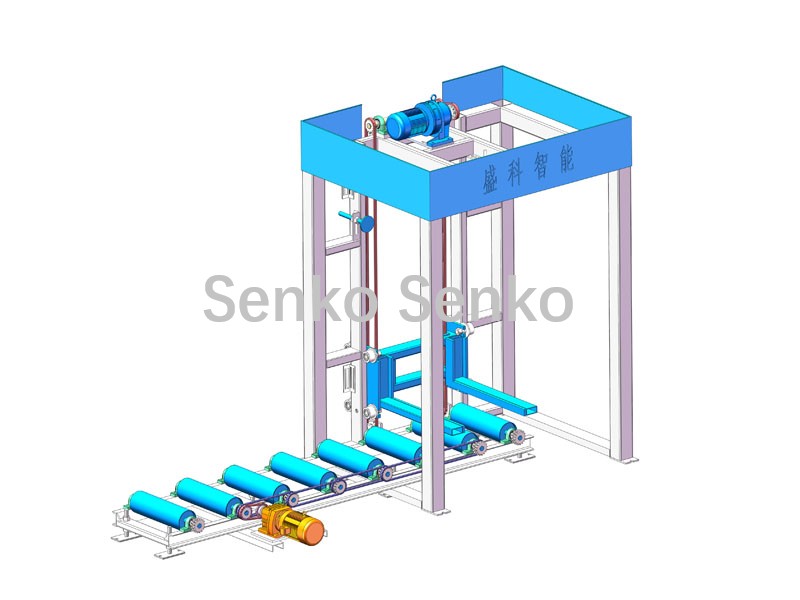

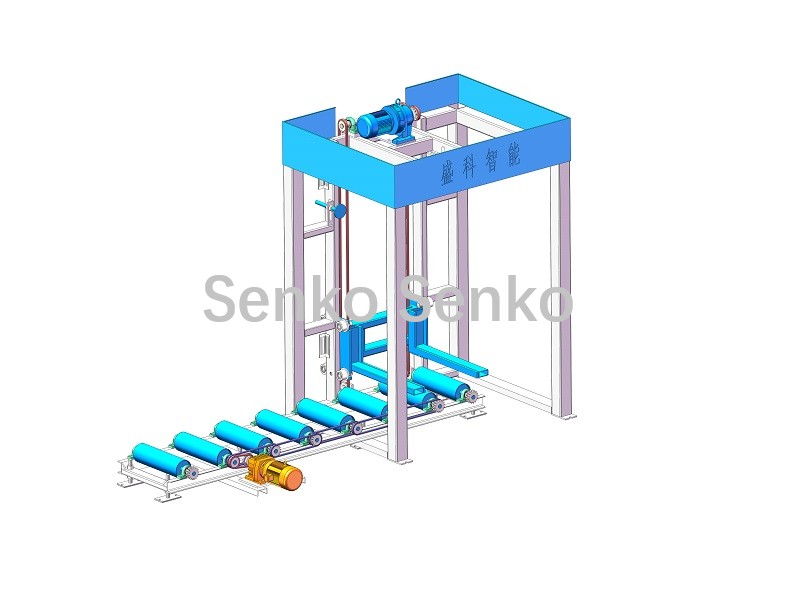

رافعة لرفع منصات التحميل المحملة بالطوب/البلوك
تُنقل ألواح الطوب التي تحملها الرافعة الشوكية، وكل منصة محملة بالطوب/البلوك المعالج، إلى منطقة حجز منصات التحميل. تقوم آلة الرفع بالتقاط منصات الطوب طبقة تلو الأخرى، من الأمام والخلف، ومن الأعلى والأسفل، وترسلها إلى الناقل قبل فصل الطوب/البلوك عن المنصات.

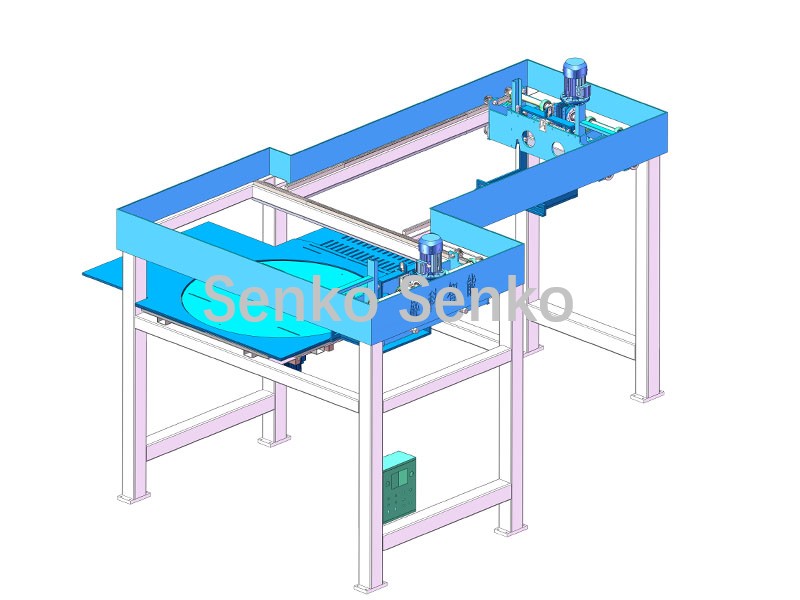

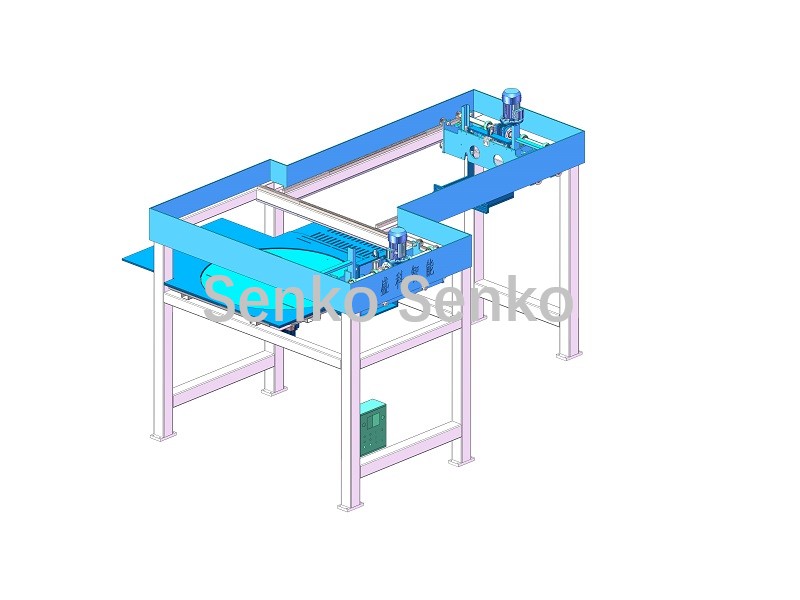

القرص الدوار 1 ودافع الطوب/الكتل
تقوم الرافعة 1 بدفع الطوب/البلوكات الموجودة على المنصة من على المنصة إلى القرص الدوار 1. يمكن للقرص الدوار 1 الدوران 90 درجة لتغيير الاتجاه وفقًا لمتطلبات اتجاه تكديس الطوب/البلوكات، وتقوم الرافعة 2 بدفع الطوب/البلوكات إلى آلة التكديس الرئيسية.

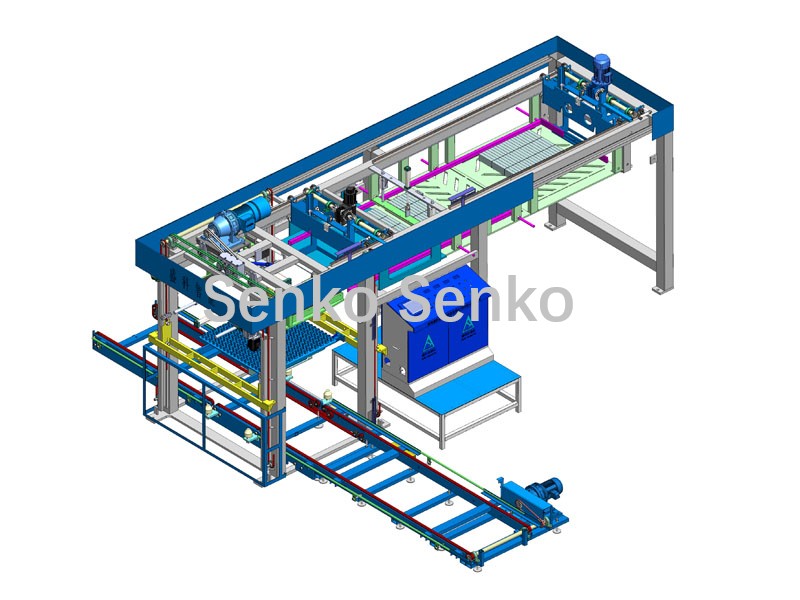

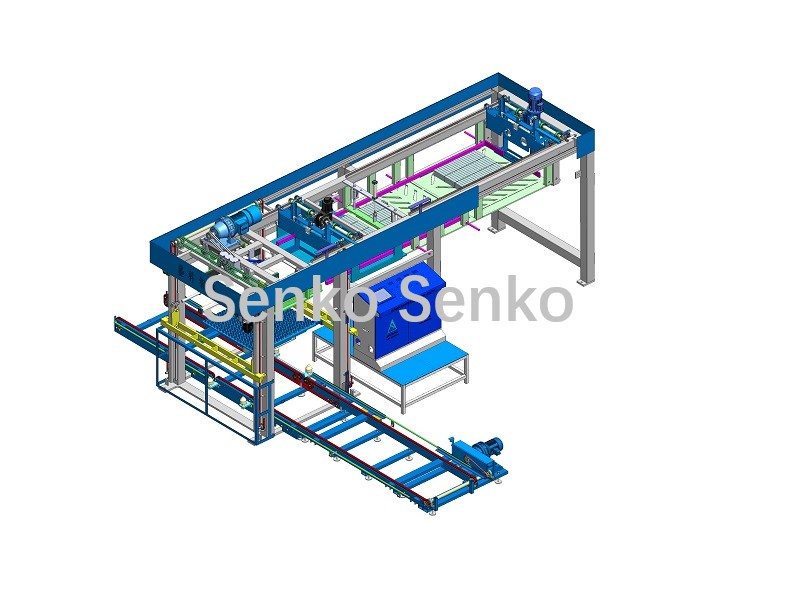

آلة التكديس الرئيسية
تقوم الرافعة 3 بدفع الطوب/البلوكات المُغذّاة إلى لوحة سحب التجميع، فتتحرك لوحة السحب للأمام إلى موضع التكديس. تنزل الرافعة 4، وتوقف الطوب/البلوكات على لوحة السحب، فتسحب اللوحة للخلف بعيدًا، ويسقط الطوب/البلوكات من على لوحة السحب ويتكدس بالتتابع، مما يُحقق تكديس الطوب/البلوكات المُعالجة في منصة نقالة. يتم التحكم في الرافعة 4 بواسطة محرك سيرفو، مما يُتيح حجز فتحات الرافعة الشوكية. بعد تشكيل المنصة، تنزل الرافعة إلى الأسفل، وتقوم بكرات بإخراج منصة الطوب المكدسة لتجميعها وتغليفها أفقيًا ورأسيًا باستخدام أشرطة فولاذية بلاستيكية من نوع PET.

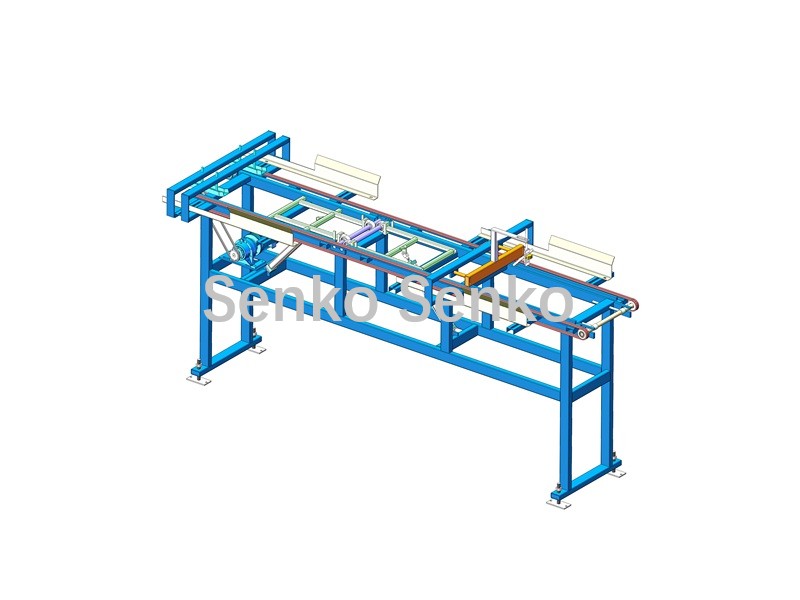

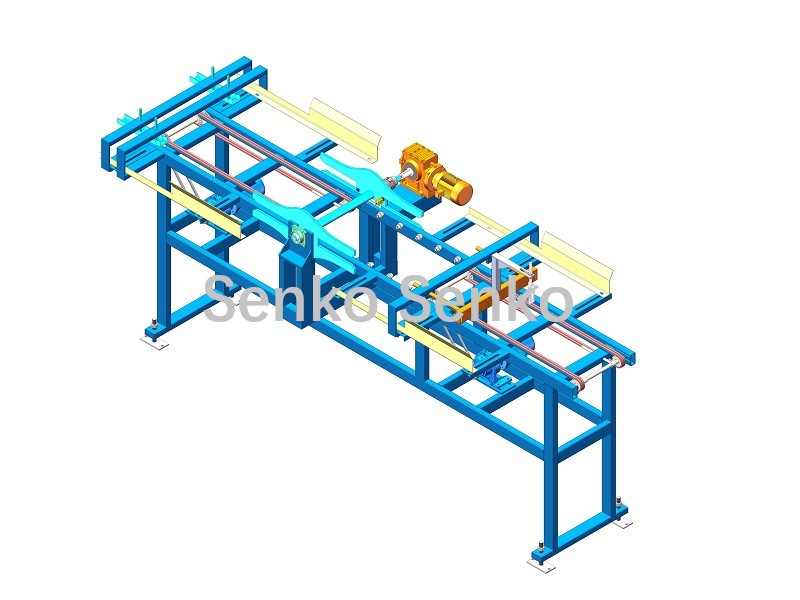

دافع/مقلب المنصات
بعد فصل الطوب، تُنقل المنصة الفارغة للأمام بواسطة سلسلة. ويمكن تركيب آلية قلب على ناقل السلسلة لقلب المنصة الفارغة، ثم تُدفع المنصة الفارغة إلى آلة التجميع.

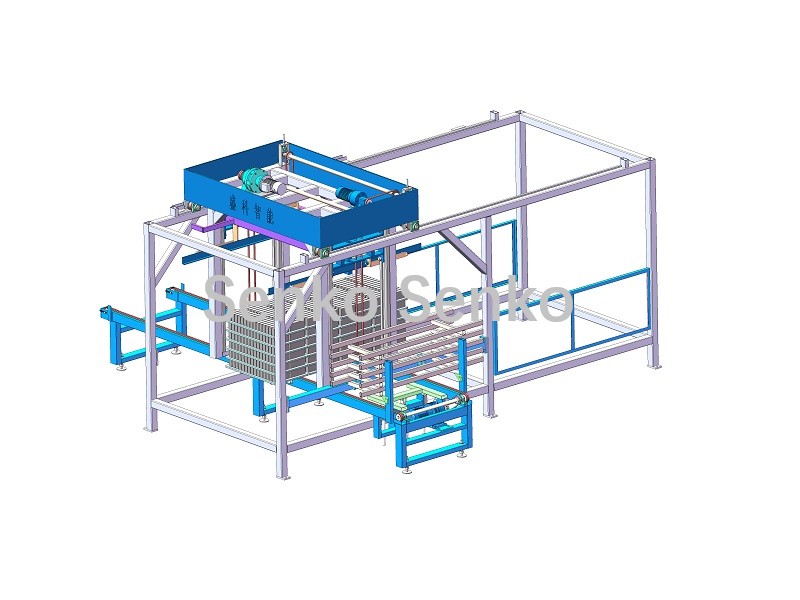

آلة تجميع المنصات / آلة تكديس المنصات
تُدفع المنصات الفارغة واحدة تلو الأخرى وتنزل لتكديسها في كومة. بعد تكديس الكومة، تنزل إلى الأسفل ويرسلها الناقل إلى الخارج، حيث يتم التقاطها بواسطة رافعة شوكية.

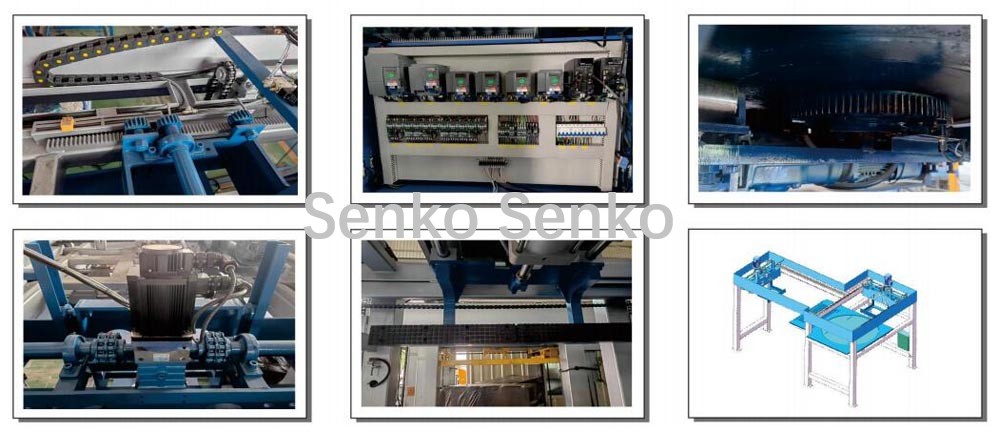

عرض الهيكل:
معلومات المعلمات:
| غرض | مواصفة |
| حجم المعدات | 16000×7000×3200 مم |
| القوة الكاملة | 33 كيلوواط |
| أقصى ارتفاع للمنتج | 200 مم (قابل للتخصيص) |
| نطاق أحجام الصواني | 1400-850 مم (قابل للتخصيص) |
| نموذج التكديس | التراص المتقاطع المستطيل أو المربع |
| دورة التكديس | 18-23 ثانية لكل طبقة |
| أقصى حجم للتكديس | 1200×1200×1450 مم |
| قوة محرك رافعة التكديس | 7.5 كيلوواط |
| قوة محرك الدفع (الدفعة الأولى، الدفعة الثانية، الدفعة الثالثة) | 2.2 كيلو واط |
| محرك قرص دوار قابل للتكديس | 1.1 كيلو واط |
| قوة محرك القرص الدوار | 0.75 كيلوواط |

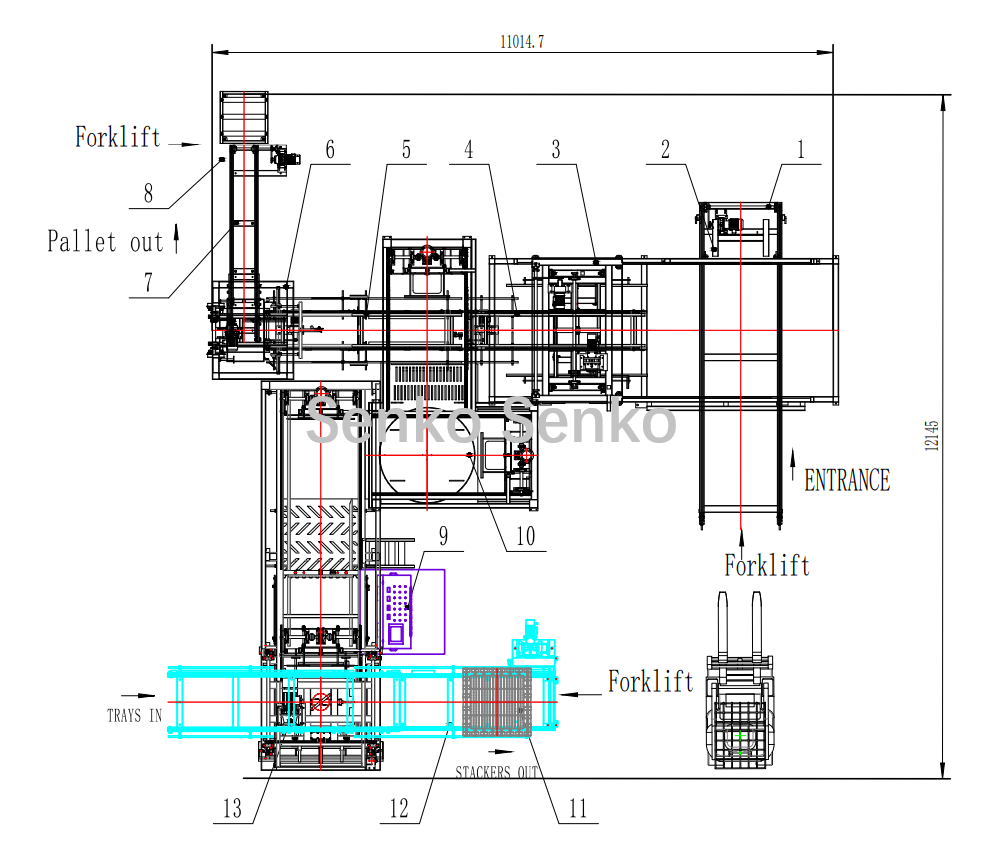

مخطط المشروع
| 1. إطار تفريغ المنصات | 2. إعادة تدوير الإطارات | 3. رافعة المنصات | 4. ناقل الباليت | 5. ناقل المنصات الفارغة |
| 6. آلة التعبئة على المنصات | 7. ناقل تكديس المنصات | 8. بكرة النقل | 9. خزانة التحكم الإلكتروني | 10. وحدة القرص الدوار |
| 11. صينية تكديس الطوب/البلوك | 12. مستقبل مكدس | 13. آلة التكديس الرئيسية |
مزايا المنتج:
1- الأتمتة الفعالة: استبدال التشغيل اليدوي بالكامل، وإكمال عمليات الفصل والتكديس والنقل تلقائيًا، مما يوفر العمالة ويحسن كفاءة الإنتاج.
2- فتحة رافعة شوكية قابلة للتعديل: يتم تخصيص فتحات رافعة شوكية لكل طبقة من المنتجات، مما يسهل عملية التحميل والتفريغ اللاحقة بواسطة الرافعة الشوكية، مما يوفر تكاليف المنصات.
3- التشغيل التلقائي بالكامل: لا يتأثر بالطقس، تشغيل فعال لفترة طويلة، مناسب لبيئات الإنتاج المختلفة.
4- انخفاض الأضرار وكفاءة التحميل والتفريغ: التحميل والتفريغ اللاحقان بواسطة الرافعة الشوكية، والكفاءة العالية وعدم إلحاق أي ضرر بالطوب، والعدد ملحوظ.
5- وظيفة الترتيب والتدوير المرنة: الدوران قبل الفتحة، والترتيب الحر للقوالب، لتلبية احتياجات المنتج المختلفة.

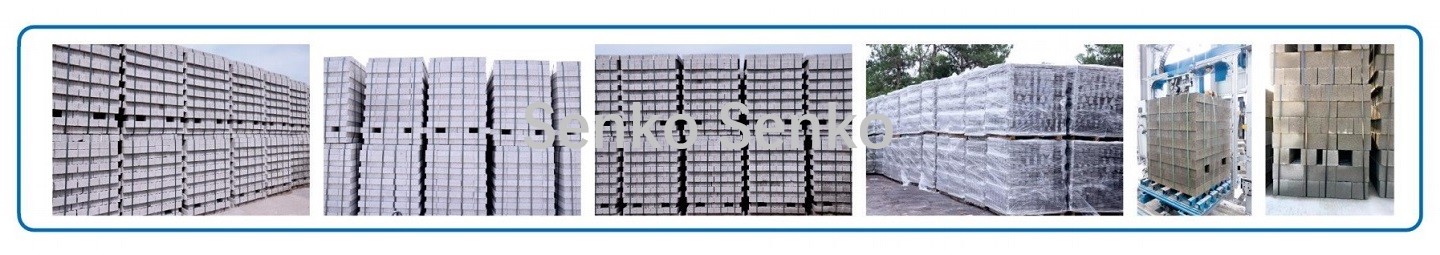

منتجات معالجة مكدسة:
