آلة تكديس الطوب والبلوك الذكية هي جهاز ذكي لتكديس الطوب، مصمم بتقنية حاصلة على براءة اختراع، مع وجود فجوات مخصصة لترتيب التكديس. يحل نظام تكديس الطوب/البلوك هذا مشاكل التكديس اليدوي، وكثافة العمل العالية، وانخفاض كفاءة الإنتاج، وقلة ميكنة تحميل وتفريغ المنتج النهائي في خطوط إنتاج البلوك التقليدية. يُعد هذا الجهاز أحدث نظام تكديس سريع تم تطويره. عادةً ما يتم وضع هذا النظام بشكل مستقل بالقرب من غرفة معالجة المنتج. بالنسبة للمنتجات المعالجة جيدًا، يمكن تكديسها في الموقع أو ربطها بخط إنتاج البلوك لتحقيق التكديس الفوري.
مكدس الطوب/الكتل المؤازر بالكامل (الموديل: MDJ-Z1200C)
تتألف الآلة بالكامل من منصة نقالة مزودة برافعة للطوب/البلوك المعالج، ووحدة تكديس رئيسية، وآلة دفع/تقليب المنصات، وآلة رصّ المنصات، وغيرها، وذلك لتوفير منصة نقالة مفتوحة من الأسفل لتكديس الطوب. تعمل الآلة بمحركات سيرفو وطاقة هوائية، بينما يتميز نظام الدفع الكهربائي بتنظيم سرعة متغير التردد، مما يمنحها خصائص الذكاء والاستقرار والسرعة واستهلاك الطاقة المنخفض والحجم الصغير. يتميز خط إنتاج هذه الآلة بدرجة عالية من الأتمتة الشاملة، حيث تُدار العملية بأكملها بواسطة لوحة تحكم حاسوبية، مما لا يقلل تكاليف العمالة فحسب، بل يحسن الكفاءة والإنتاجية أيضًا.

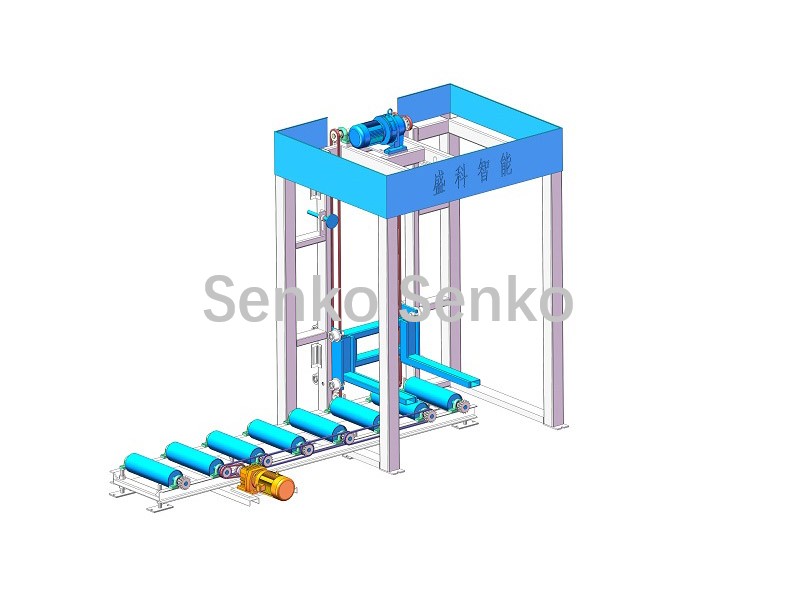

آلة رفع للباليتات المحملة بالطوب/البلوك:
تُنقل ألواح الطوب التي تحملها الرافعة الشوكية، وكل منصة محملة بالطوب/البلوك المعالج، إلى منطقة حجز منصات التحميل. تقوم آلة الرفع بالتقاط منصات الطوب طبقة تلو الأخرى، من الأمام والخلف، ومن الأعلى والأسفل، وترسلها إلى الناقل قبل فصل الطوب/البلوك عن المنصات.

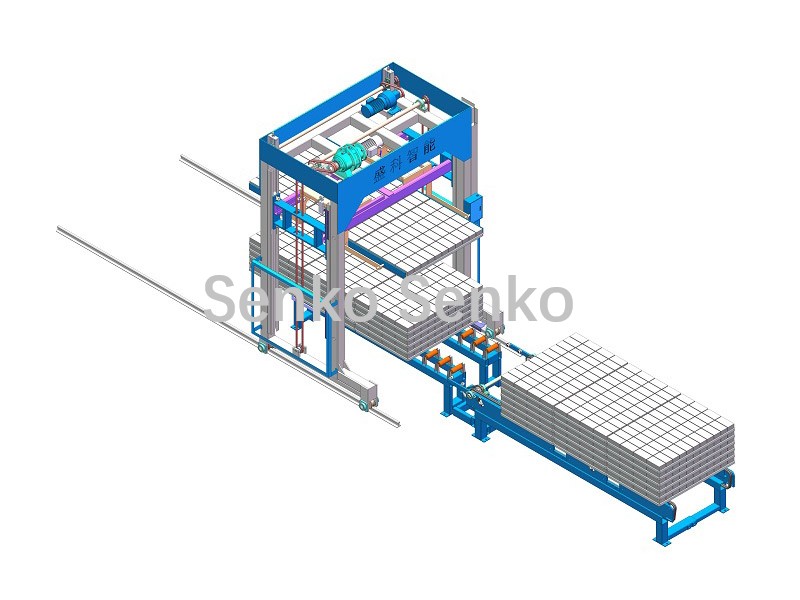

آلة التكديس الرئيسية (ذات وظيفتين):
الوظيفة الأولى: تستخدم المشبك المتحرك نفس مسار التوجيه الخاص بالدافع. يمكن للمشبك المتحرك الانتقال مباشرةً إلى نقطة فصل الطوب/البلوك عن المنصة. بعد أن يقوم جهاز رفع رأس التثبيت باستخدام أسطوانة رفع للنزول وتثبيت الطوب/البلوك، يتحرك المشبك المتحرك فوق القرص الدوار المخصص للتعبئة على المنصات لتكديسها طبقةً تلو الأخرى.
الوظيفة الثانية: يقوم الضاغط بدفع الطوب/الكتل من على المنصة الخشبية إلى سير الفرز. يستخدم سير الفرز محركًا مؤازرًا لتشغيل ناقل الحركة الدوار، مما يضمن وضع الطوب في الموضع الصحيح. بعد ذلك، تتحرك أداة التثبيت المتحركة إلى الموضع المحدد فوق سير الفرز. بعد أن يقوم جهاز رفع رأس التثبيت باستخدام أسطوانة رفع للنزول وتثبيت الطوب، يرتفع قليلاً، وتتحرك أداة التثبيت المتحركة فوق طاولة التجميع الدوارة لتكديس الطوب في المنصة طبقة تلو الأخرى. بعد تشكيل المنصة، تنزل إلى الأسفل، وتقوم بكرات بإخراج منصة الطوب المكدسة لربطها أفقيًا ورأسيًا وتغليفها بأحزمة فولاذية بلاستيكية من نوع PET.

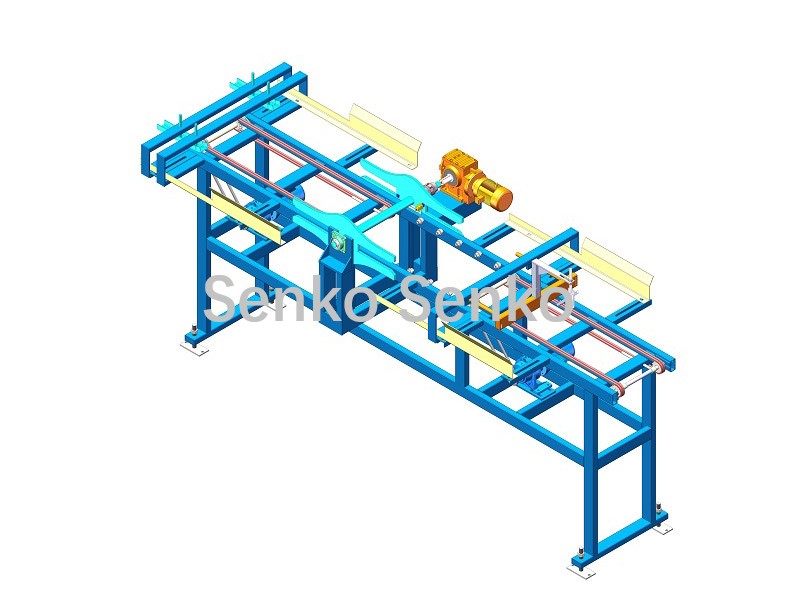

دافع/مقلب المنصات:
بعد فصل الطوب، تُنقل المنصة الفارغة للأمام بواسطة سلسلة. ويمكن تركيب آلية قلب على ناقل السلسلة لقلب المنصة الفارغة، ثم تُدفع المنصة الفارغة إلى آلة التجميع.
آلة تجميع المنصات/آلة تكديس المنصات:
تُدفع المنصات الفارغة واحدة تلو الأخرى وتنزل لتكديسها في كومة. بعد تكديس الكومة، تنزل إلى الأسفل ويرسلها الناقل إلى الخارج، حيث يتم التقاطها بواسطة رافعة شوكية.

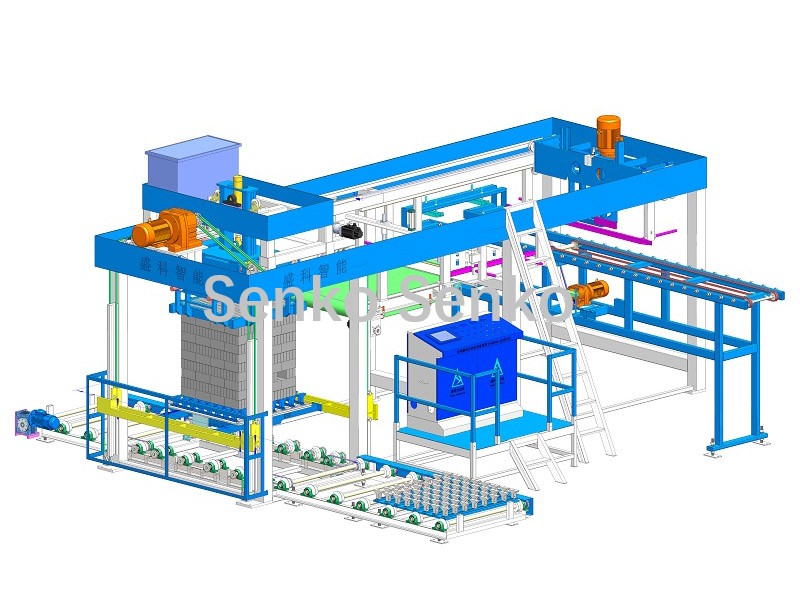

عرض الهيكل:
معلومات المعلمات:
| غرض | MDJ-Z1200C |
| وزن | 12 طنًا |
| حجم المعدات | 18000×8000×4500 مم |
| القوة الكاملة | 30 كيلو واط |
| أقصى ارتفاع للمنتج | 200 مم (قابل للتخصيص) |
| نطاق أحجام الصواني | 1400-850 مم (قابل للتخصيص) |
| نموذج التكديس | التراص المتقاطع المستطيل أو المربع |
| دورة التكديس | 12-18 ثانية لكل طبقة |
| أقصى حجم للتكديس | 1200×1200×1450 مم |
| قوة محرك رافعة التكديس | 7.5 كيلوواط |
| محرك قرص دوار قابل للتكديس | 1.1 كيلو واط |
| قوة محرك الدفع | 4.8 كيلو واط (سيرفو) |
| حزام التوجيه، مخفض السرعة الكوكبي، الطاقة | 2.0 كيلو واط |
| مُخفِّض سرعة كوكبي متحرك ذو ماسك | 2.0 كيلو واط |
| قسط | التحويل المصرفي أو خطاب الاعتماد عند الاطلاع |
| منشأ المنتج | تشيوانتشو، فوجيان، الصين |
| ميناء الشحن | شيامن |
| مهلة | 15 يومًا |

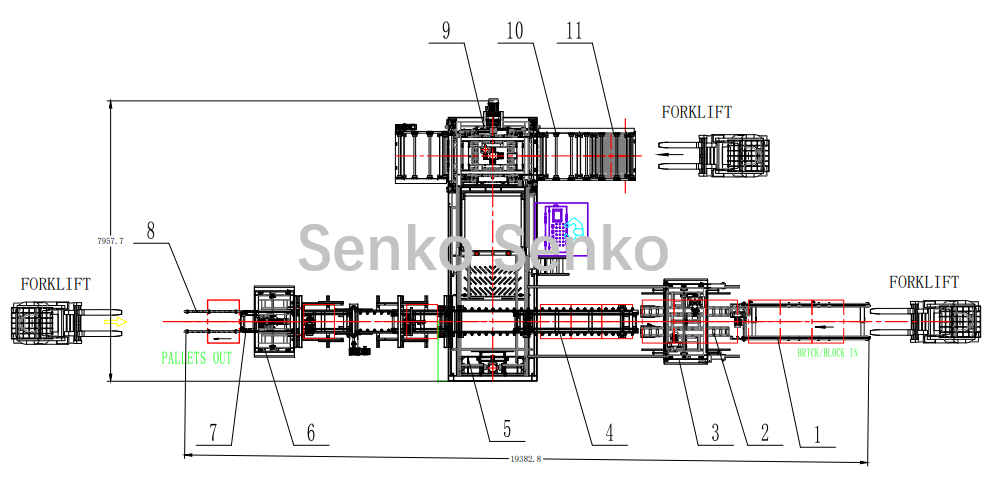

مخطط المشروع
| 1. إطار تفريغ المنصات | 2. بكرة تفريغ المنصات | 3. رافعة الباليت | 4. ناقل الباليت |
| 5. دافع المنصات | 6. وحدة التعبئة على المنصات | 7. ناقل إخراج المنصات | 8. إطار المنصة |
| 9. آلة التكديس الرئيسية | 10. إطار بكرة استقبال التكديس | 11. صينية قابلة للتكديس |
مزايا المنتج:
1. يحرر القوى العاملة، ويستبدل عمال رصّ الطوب اليدوي، ويحل مشكلة التعامل مع المنتجات الثقيلة.
2. يحجز فتحات أسنان الرافعة الشوكية، مما يوفر تكاليف المنصات.
3. تشغيل آلي، لا يتأثر بالظروف الجوية.
4. عملية التحميل/التفريغ اللاحقة بواسطة الرافعة الشوكية تتسم بالكفاءة العالية دون إتلاف الطوب، ويتم التحكم في الكمية بشكل جيد.
5. تثبيت رأس الماسك ووضعه، مما يضمن رصّ الطوب بإحكام دون إتلافه.
6. يتم فصل كتل الطوب والتقاطها/وضعها في وقت واحد، مما يؤدي إلى كفاءة تكعيب (تكديس) أسرع.
منتجات معالجة مكدسة:
